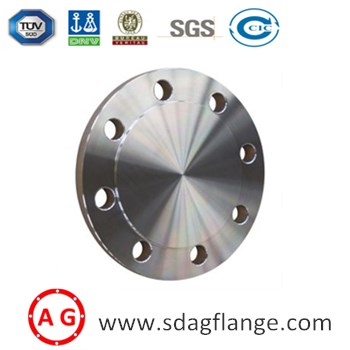

Ao selecionar um flange cego para o seu sistema de tubulação, compreender os padrões relevantes da indústria é fundamental para garantir segurança, compatibilidade e desempenho a longo prazo. Como componente-chave usado para vedar a extremidade de uma tubulação ou vaso, um flange cego deve atender a especificações rigorosas para lidar com pressão, temperatura e condições ambientais. Abaixo detalhamos os padrões e parâmetros essenciais que definem um flange cego de alta qualidade.
Os flanges cegos são fabricados de acordo com padrões reconhecidos internacionalmente para garantir uniformidade e confiabilidade. Os padrões mais amplamente adotados incluem:
ASME B16.5: Esta norma cobre dimensões, tolerâncias e classificações de pressão-temperatura para flanges de tubos, incluindo flanges cegos, em tamanhos de até 24 polegadas.
ASME B16.47: Aplicável para flanges cegos maiores (acima de 24 polegadas), esta norma especifica requisitos para flanges das séries A e B.
ASTM A105/A105M: Especificação de material padrão para componentes de aço carbono usados emflanges cegos.
EN 1092-1: O padrão europeu para flanges, fornecendo definições, tipos e dimensões.
MSSSP-44: Concentra-se em flanges de tubulações de aço, incluindo tipos cegos, para aplicações de alta pressão.
Esses padrões garantem que cada flange cego seja produzido com características consistentes de qualidade e desempenho.
Ao avaliar um flange cego, considere os seguintes parâmetros para garantir que ele atenda aos requisitos do seu projeto:
Classes de materiais:
Aço Carbono: ASTM A105, A350 LF2
Aço inoxidável: ASTM A182 F304, F316
Aço de liga: ASTM A182 F11, F22
Avaliações de pressão:
Os flanges cegos são classificados com base na sua capacidade de suportar pressão em temperaturas específicas. As classificações comuns incluem:
150 libras por polegada quadrada
300 PSI
600 libras por polegada quadrada
900 PSI
1.500 libras por polegada quadrada
2.500 libras por polegada quadrada
Dimensões:
Os principais parâmetros dimensionais incluem diâmetro externo, diâmetro do círculo do parafuso e espessura. Abaixo está uma tabela de referência para tamanhos comuns:
| Tamanho (NPS) | Diâmetro Externo (DE) | Diâmetro do Círculo do Parafuso | Grossura | Número de furos para parafusos |
|---|---|---|---|---|
| 1/2 | 3,75 pol. | 2,38 pol. | 0,44 pol. | 4 |
| 2 | 6,00 pol. | 4,75 pol. | 0,69 pol. | 8 |
| 4 | 9h00 em | 7,50 pol. | 0,88 pol. | 8 |
| 8 | 13,50 pol. | 11,75 pol. | 1,25 pol. | 12 |
| 12 | 19h00 | 17h00 | 1,62 pol. | 16 |
| 16 | 22,50 pol. | 20,25 pol. | 1,88 pol. | 20 |
Tipos de rosto:
Face levantada (RF)
Face plana (FF)
Junta tipo anel (RTJ)
Cada flange cego é projetado para atender a configurações de tubulação e demandas operacionais específicas. A seleção adequada do material e a adesão aos padrões dimensionais são cruciais para um desempenho durável e à prova de vazamentos.
Um flange cego é comumente usado em indústrias como petróleo e gás, processamento químico, tratamento de água e geração de energia. Ao selecionar um flange cego, verifique sempre se ele está em conformidade com as normas ASME, ASTM ou EN relevantes. Além disso, garanta a compatibilidade com o material do tubo e as condições do meio (por exemplo, ambientes corrosivos podem exigir aço inoxidável ou flanges revestidos).
Em resumo, compreender os padrões e parâmetros para flanges cegos ajuda na tomada de decisões informadas para os seus projetos de infraestrutura. Seja para vedação temporária ou isolamento permanente, um flange cego bem fabricado garante a integridade e segurança do sistema.
